桌面墨水屏日历制作教程
桌面墨水屏日历制作教程
教程
价格
¥0.00
立即购买
扫描二维码,加站长微信
商品描述
特别声明:
DIY需要一定的动手能力,动手能力较差或根本不会用设备进行焊接的,请不要进行相关操作,容易受伤。如在操作中出现“受伤、设备损坏及其它任何问题”,都与本站无关,本站仅为爱发电提供教程,不负责任何赔偿也没有赔偿义务。
接线示意图-图片:
因图片质量及大小问题,建议下载pdf查看详细接线示意图。
接线示意图-pdf:
如浏览器无法内嵌预览,请
点此打开 PDF(桌面墨水屏日历接线图.pdf)
注意事项:
特别注意:
不同厂家的esp32模块可能接线的位置不一样,所以不能完全靠数接口位置来焊接,一定要看清上面pdf中的点位名称或点位编号,焊错了容易烧设备。
电池
绝对不要绝对不要绝对不要绝对不要绝对不要
不要用烙铁焊接,怕炸。
接线时要看清点位名称,不要接错了,不然容易烧设备
这个只是内部接线图,还需要3D打印外壳。
相关配件:

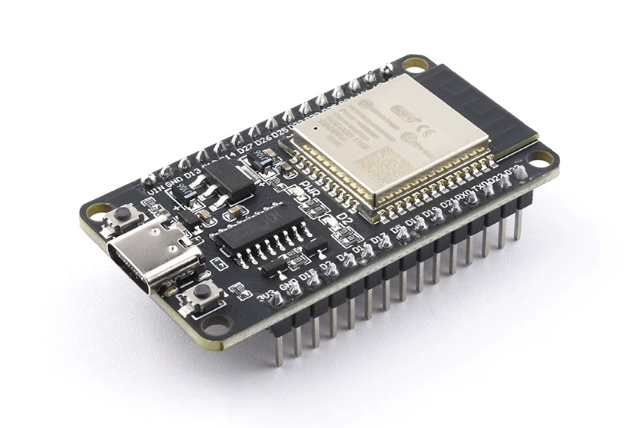

Esp32模块
型号:Esp-32 Type-C CH340 30pin 模块
建议买未焊接排针的模块。

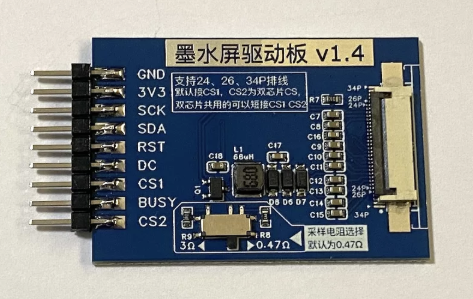

墨水屏驱动板

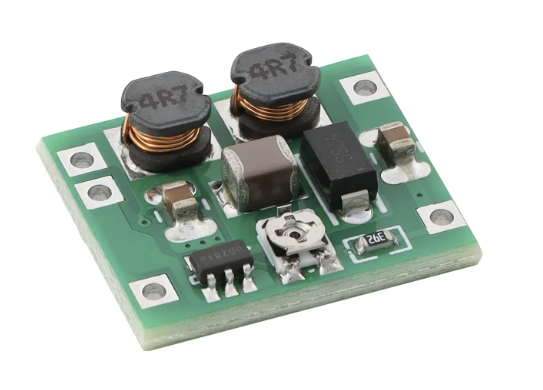

DC电源模块

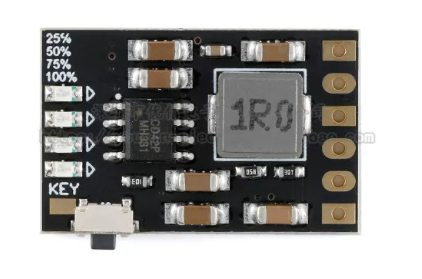

5V2A充放电一体模块
type-c充电插口
两款可选,个人建议带线款

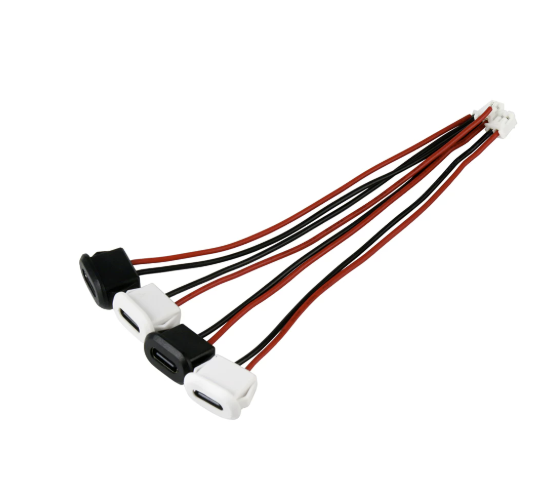

带线款

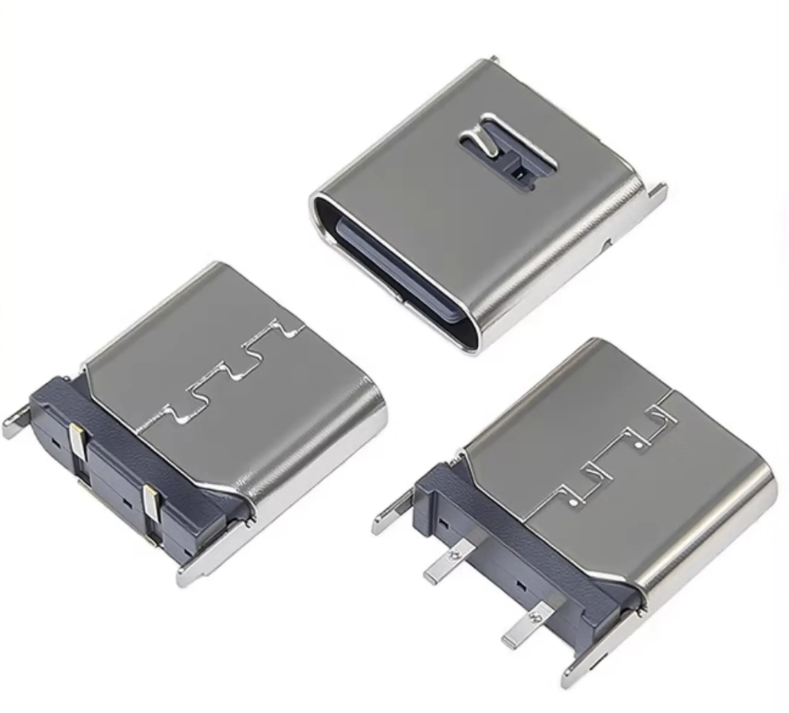

底座款

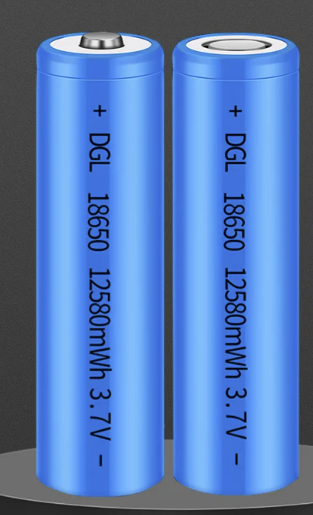

18650电池
不建议安装电池,一是不太安全,二是充电麻烦,基本上3天充一次,还不如直接充电器供电。

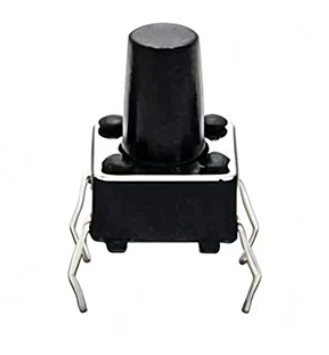

微动按钮

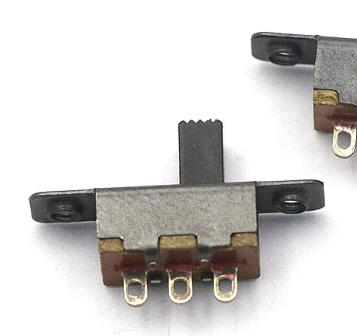

拔动开关

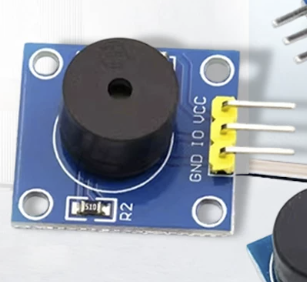

无源蜂鸣器

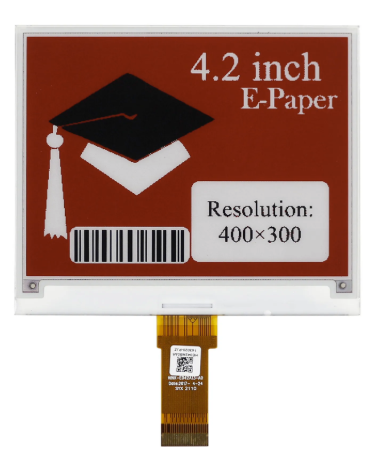

4.2寸三色墨水屏
27KΩ金属金属膜电阻器(金属膜电阻不分反正)
100KΩ金属金属膜电阻器(金属膜电阻不分反正)
